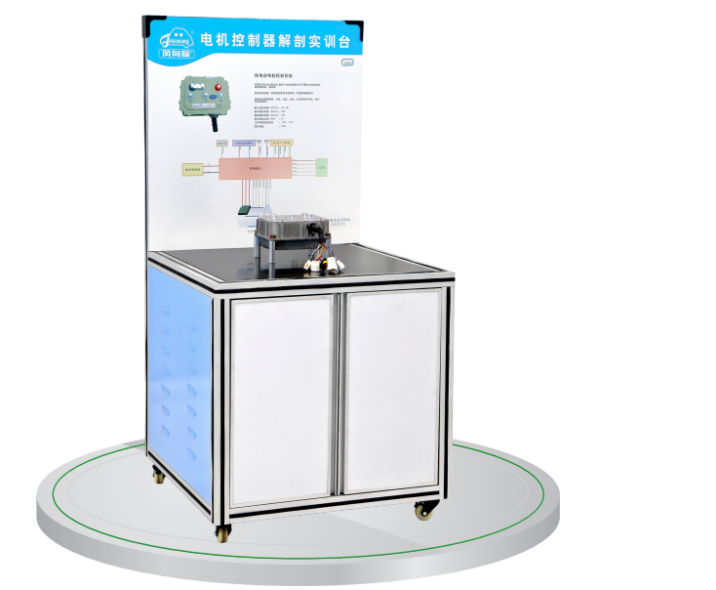

通過獨立的臺架（不帶電源），對電動車上重要的零部件進行解剖，讓學員放心拆裝學習

產(chǎn)品簡介

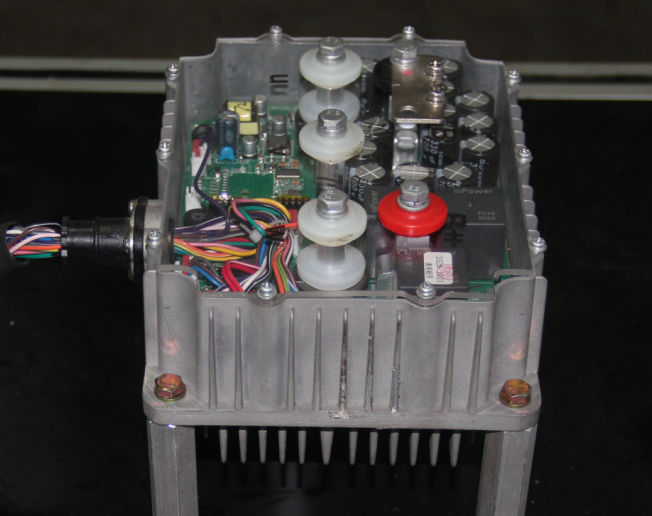

選用主流純電動車配套交流變頻電機控制器，輸入母線電壓50～96VDC，輸出為三相交流電，功率器件為MOSFET大功率管；通過解剖，清晰展現(xiàn)電機控制器內部結構和控制原理，是學員掌握電機控制器工作原理，判斷故障的好幫手。

產(chǎn)品特點

1. 通過拆裝，認識電機控制器內部結構，訓練學員拆裝能力。

2. 學員可通過電機控制器解剖件的電路控制板路學習高壓直流電轉三相交流電的過程。

3. 學員可通過解剖件拆裝測量IGBT，工作原理。

4. 教板配有電機控制器的電路圖，通過電路圖可獲得驅動系統(tǒng)故障排除的能力。

（如果找的到教板圖就放一張）

5. 通過電路板的學習，學員可自己制作電機控制器電路板。

實訓項目

1. 電機控制器拆裝實訓

2. 電機控制器故障排除

3. 電機控制器電路焊接實訓

配套資源

PPT課件（詳細講解的結構組成，工作原理等），3D模型，教學資源/視頻。
