產品簡介

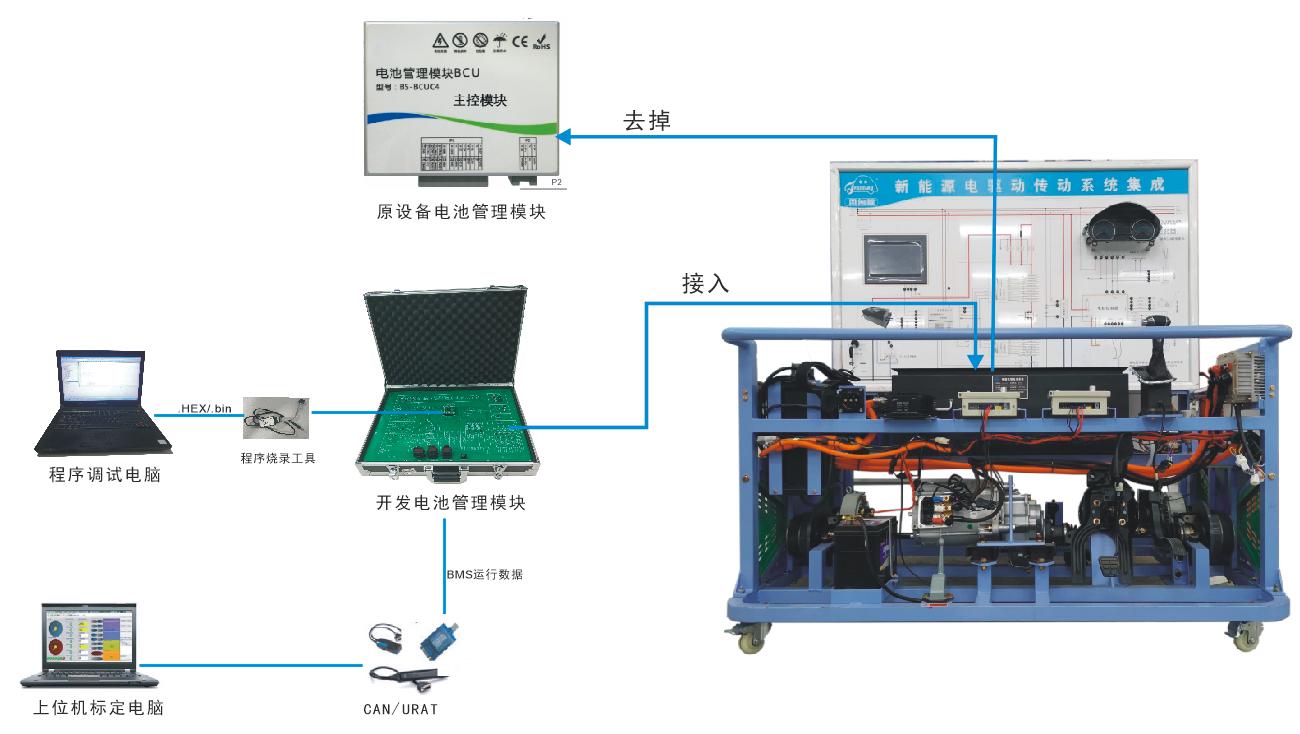

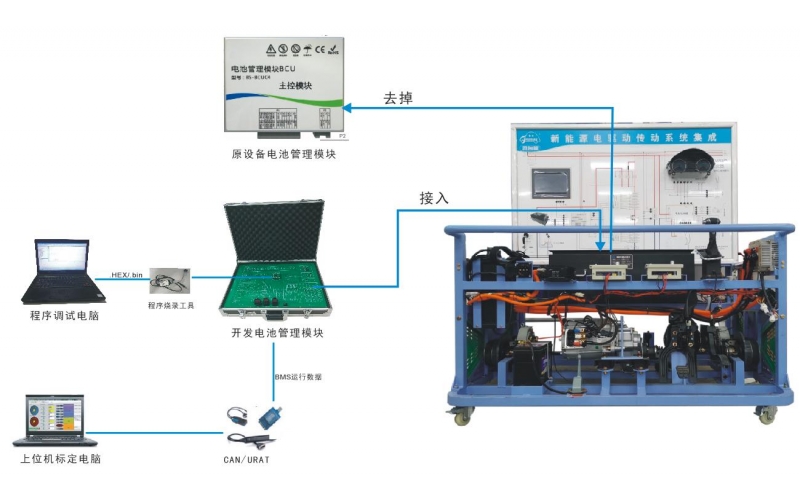

以新能源電驅動傳動系統集成為基礎進行開發，沿用原設備動力電池包，車載充電機，驅動電機和電機控制器等相關傳感器和執行機構，另外開發一套電池管理系統、重新定義功能邏輯，實現整個臺架的聯動運行和測量標定功能，該系統具有開放性，老師和學生可根據自己的設計思想，更改和查看內部算法程序進行標定，驗證程序的可靠性和穩定性，適用于本科新能源汽車BMS的設計開發教學使用。

產品特點

1、新能源電驅動傳動系統集成的拓展產品，采用分布式管理，用該BMS代替原有BMS運行。

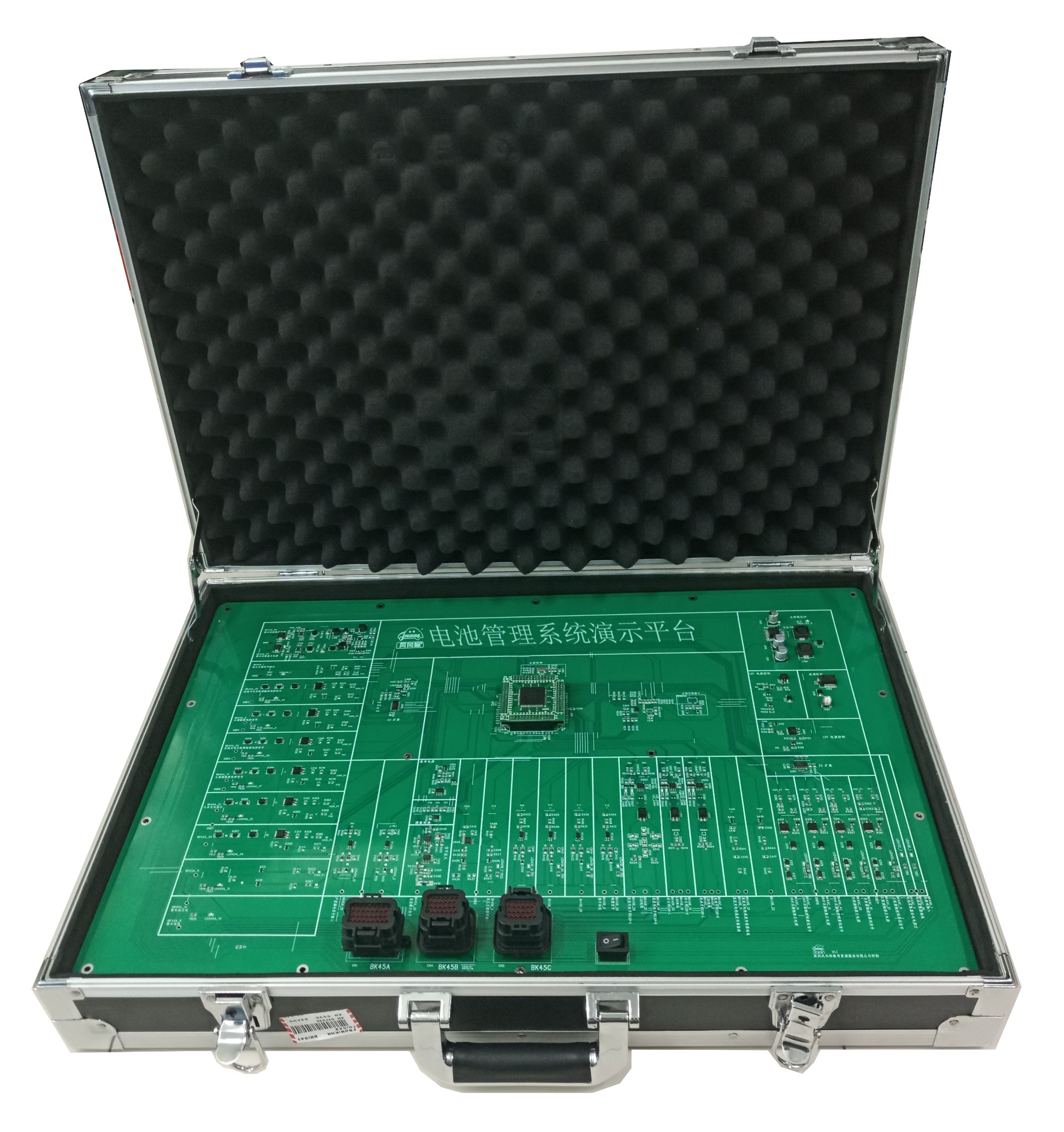

2、將BMS對各個功能的檢測與控制電路展開，包括電源電路、電流檢測、繼電器控制、高壓互鎖檢測，CAN通道，主芯片控制等。

3、電路平鋪展示，利于學生學習ECU內部電路的設計，設有檢測口，便于測量。

4、具備完整開發資料，包括硬件原理圖，驅動軟件，標定軟件，通信協議和相關芯片手冊，可供教師和學生學習。

5、系統具有開放性，老師和學生可根據自己思想隨意修改算法進行驗證測試。

6、從控模塊具備ID識別功能，可根據線束連接方式自動識別位置，任意模塊可隨意替換。

配套上位機測量標定軟件，可實時查看和在線標定BMS工作狀況。
